如需更详细技术资料，请致电0512-57914503
● BGMD-TSC三相动态滤波补偿组件选型表（可控硅开关+电抗器+电容器）
| 变压器容量 KVA |
建议补偿容量 （kvar） |
组件型号 | 分组方式 |
最小柜体尺寸
宽*深*高（mm）
|
|---|---|---|---|---|
| 200 KVA | 75 KVAR | BGMD-TSC7-S-75/3-400V | 25KVAR*3 | 800*800*2200 |
| 315 KVA | 100 KVAR | BGMD-TSC7-S-100/4-400V | 25KVAR*4 | 800*800*2200 |
| 400 KVA | 125 KVAR | BGMD-TSC7-S-125/3-400V | 25KVAR+50KVAR*2 | 800*800*2200 |
| 500 KVA | 175 KVAR | BGMD-TSC7-S-175/4-400V | 25KVAR+50KVAR*3 | 800*800*2200 |
| 630 KVA | 200 KVAR | BGMD-TSC7-S-200/5-400V | 25KVAR*2+50KVAR*3 | 800*800*2200 |
| 800 KVA | 250 KVAR | BGMD-TSC7-S-250/6-400V | 25KVAR*2+50KVAR*4 | 800*800*2200 |
| 1000 KVA | 350 KVAR | BGMD-TSC7-S-350/5-400V | 25KVAR*2+50KVAR*6 | 1000*800*2200 |
| 1250 KVA | 200 KVAR * 2 | BGMD-TSC7-S-200/5-400V * 2 | 50KVAR*8 | 800*800*2200 |
| 1600 KVA | 250 KVAR * 2 | BGMD-TSC7-S-250/5-400V * 2 | 50KVAR*10 | 800*800*2200 |
| 2000 KVA | 350 KVAR * 2 | BGMD-TSC7-S-350/7-400V * 2 | 50KVAR*14 | 1000*800*2200 |
| 2500 KVA | 300 KVAR * 3 | BGMD-TSC7-S-300/6-400V * 3 | 50KVAR*18 | 1000*800*2200 |
| 变压器容量 KVA |
建议补偿容量 （kvar） |
组件型号 | 分组方式 |
最小柜体尺寸
宽*深*高（mm）
|
|---|---|---|---|---|
| 200 KVA | 75 KVAR | BGMD-TSC14-S-75/3-400V | 25KVAR*3 | 800*800*2200 |
| 315 KVA | 100 KVAR | BGMD-TSC14-S-100/4-400V | 25KVAR*4 | 800*800*2200 |
| 400 KVA | 125 KVAR | BGMD-TSC14-S-125/3-400V | 25KVAR+50KVAR*2 | 800*800*2200 |
| 500 KVA | 175 KVAR | BGMD-TSC14-S-175/4-400V | 25KVAR+50KVAR*3 | 800*800*2200 |
| 630 KVA | 200 KVAR | BGMD-TSC14-S-200/5-400V | 25KVAR*2+50KVAR*3 | 800*800*2200 |
| 800 KVA | 250 KVAR | BGMD-TSC14-S-250/6-400V | 25KVAR*2+50KVAR*4 | 800*800*2200 |
| 1000 KVA | 350 KVAR | BGMD-TSC14-S-350/5-400V | 25KVAR*2+50KVAR*6 | 1000*800*2200 |
| 1250 KVA | 200 KVAR * 2 | BGMD-TSC14-S-200/5-400V * 2 | 50KVAR*8 | 800*800*2200 |
| 1600 KVA | 250 KVAR * 2 | BGMD-TSC14-S-250/5-400V * 2 | 50KVAR*10 | 800*800*2200 |
| 2000 KVA | 350 KVAR * 2 | BGMD-TSC14-S-350/7-400V * 2 | 50KVAR*14 | 1000*800*2200 |
| 2500 KVA | 300 KVAR * 3 | BGMD-TSC14-S-300/6-400V * 3 | 50KVAR*18 | 1000*800*2200 |
BGMD-TSC单相动态滤波补偿组件选型表（可控硅+电抗器+电容器）
系统电压400V，电抗率14%，调谐频率134Hz,主要抑制3次谐波；电容器额定电压UN=300V
| 输出容量KVAR | 电抗器型号 | 分组方式 | 备注 |
|---|---|---|---|
| 15 KVAR | BGMD-TSC14-D-15/3-300V | 5KVAR*3 |
分相补偿容量（KVAR） =变压器总补偿容量 (KVAR)*（30%~40%） |
| 30 KVAR | BGMD-TSC14-D-30/3-300V | 10KVAR*3 | |
| 45 KVAR | BGMD-TSC14-D-45/3-300V | 15KVAR*3 | |
| 60 KVAR | BGMD-TSC14-D-60/6-300V | 10KVAR*6 | |
| 75 KVAR | BGMD-TSC14-D-75/6-300V | 10KVAR*3+15KVAR*3 | |
| 90 KVAR | BGMD-TSC14-D-90/6-300V | 15KVAR*6 | |
| 105 KVAR | BGMD-TSC14-D-105/6-300V | 10KVAR*6+15KVAR*3 | |
| 120 KVAR | BGMD-TSC14-D-120/9-300V | 10KVAR*3+15KVAR*6 | |
| 135 KVAR | BGMD-TSC14-D-135/9-300V | 15KVAR*9 | |
| 150 KVAR | BGMD-TSC14-D-150/12-300V | 10KVAR*6+15KVAR*6 | |
| 165 KVAR | BGMD-TSC14-D-165/12-300V | 10KVAR*3+15KVAR*9 | |
| 180 KVAR | BGMD-TSC14-D-180/12-300V | 15KVAR*12 | |
| 195 KVAR | BGMD-TSC14-D-195/15-300V | 10KVAR*6+15KVAR*9 |

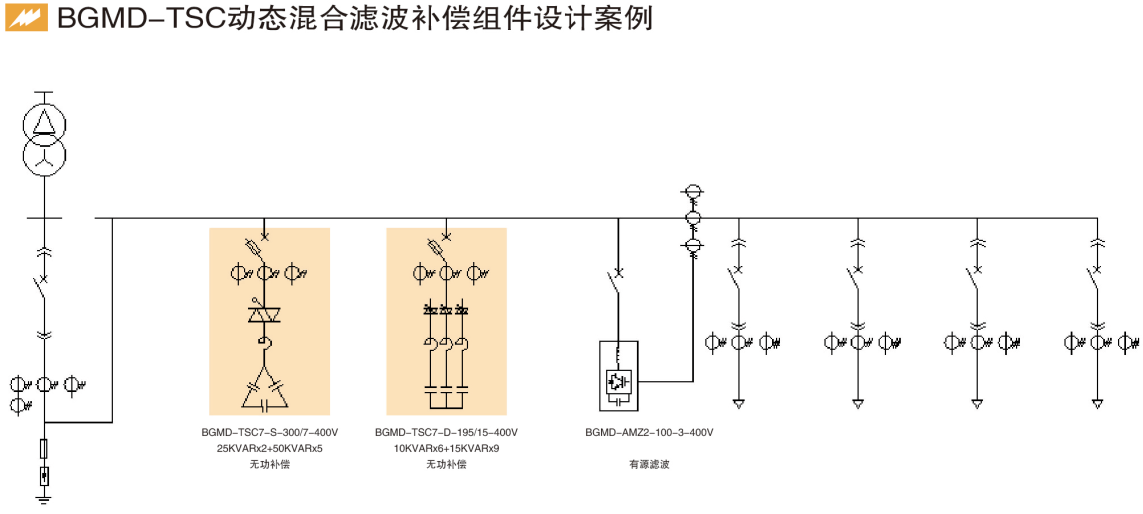

上图方法源文件下载
