首页 > 解决方案 > 智能电容无功补偿方案

方案简介

采用现代电力电子技术及模块化的生产设计理念，创造出由智能电容器模块构成的模块化无功补偿方案，可根据需要选择BGMD-AC系列的常规智能电容模块或BGMD-ACK系列的带滤波功能的智能电容模块。该方案可实现产品的快速组装和拆卸、维护、保养等操作。该方案可以实现共补、分补及混合补偿等多种类型，从而能够方便的实现无功功率的共补偿，采用机箱式结构设计理念，可以是单独就地补偿或是集中安装补偿亦可以实现配电箱在线补偿。极为简约的结构设计，可以满足不同场合的补偿应用要求，免去了传统产品安装接线繁琐，维护难等诸多缺点。

应用领域

应用场合

可适用于城市电网、农村电网、民用建筑、厂矿企业、石油化工、电气化铁路及轨道交通等领域的低压配电网络。尤其是在农网改造、低压成套柜中的大容量无功补偿、箱变中实现积木式组装成无功自动补偿装置，具有占用空间小，生产简易，维护和容量调整方便等显著优越性。

应用效果

智能化程度高，可实现无功补偿、提高功率因数、降低线路损耗，稳定电网电压，保障供电质量，节能降耗增效效果显著。

相关案例

方案选型如需更详细技术资料，请致电0512-57914503

● BGMD-AC系列智能电容器选型表

三相智能电容器 Un=440V, 过流能力2.0In

单体补偿容量（kvar）	型号	组成方式	投切步数	系统电压（V）
40	BGMD-ACG/440V-20+20	20KVAR+20KVAR	2	400
30	BGMD-ACG/440V-20+10	20KVAR+10KVAR	2	400
20	BGMD-ACG/440V-10+10	10KVAR+10KVAR	2	400
15	BGMD-ACG/440V-10+5	10KVAR+5KVAR	2	400
10	BGMD-ACG/440V-5+5	5KVAR+5KVAR	2	400

单相智能电容器 Un=250V, 过流能力2.0In

单体补偿容量（kvar）	型号	组成方式	投切步数	系统电压（V）
20	BGMD-ACF/250V-10+10	20KVAR	2	400
15	BGMD-ACF/250V-10+5	15KVAR	2	400
10	BGMD-ACF/250V-10	10KVAR	1	400
5	BGMD-ACF/250V-5	5KVAR	1	400

● BGMD-TC系列滤波型智能电容器

适合应用于以下场合：

含有较大量谐波的用电环境下，适合采用滤波智能电容器，根据当地供电局或国标的要求，要对谐波进行治理。

BGMD-TC系列滤波型智能电容器选型表

三相滤波智能电容器 Un=480V, 过流能力2.0In

单体补偿容量（kvar）	型号	组成方式	投切步数	系统电压（V）
40	BGMD-TCGK/480V-40	40KVAR	1	400
30	BGMD-TCGK/480V-30	30KVAR	1	400
20	BGMD-TCGK/480V-20	20KVAR	1	400
15	BGMD-TCGK/480V-15	15KVAR	1	400
10	BGMD-TCGK/480V-10	10KVAR	1	400

上图方法源文件下载

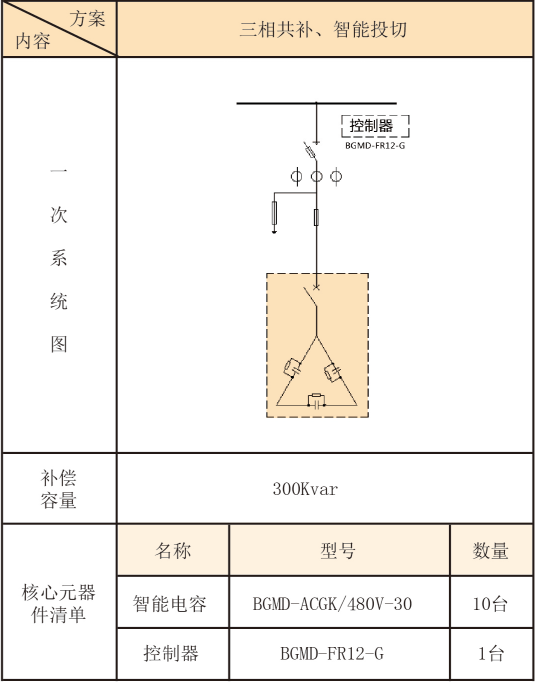

智能滤波电容器上图方法：

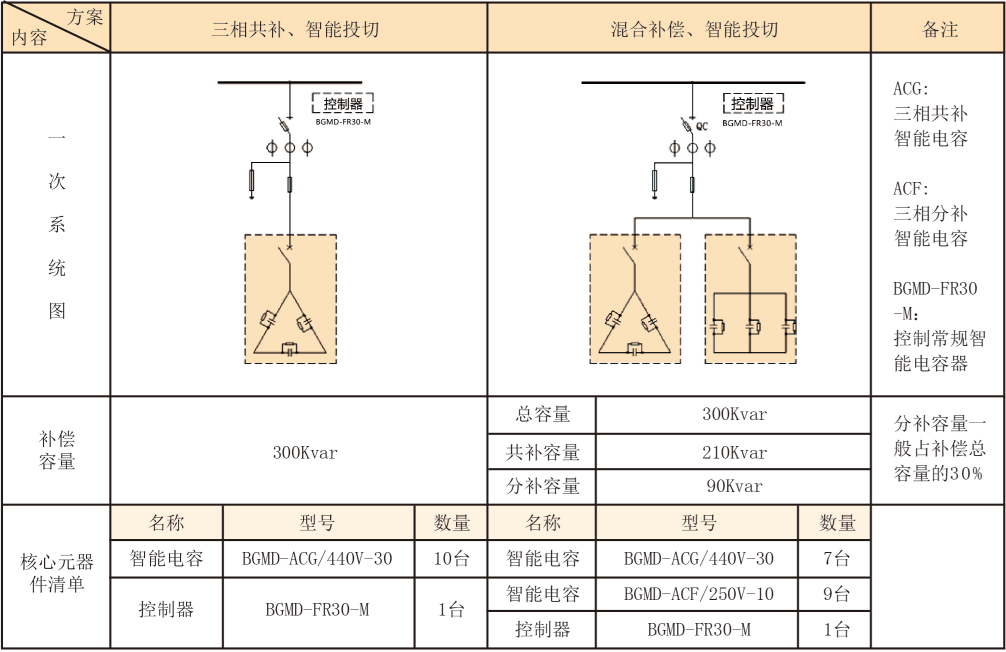

常规智能电容上图方法：
